Kupola zvjezdarnice Drenovci
Prva zvjezdarnica u Vukovarsko-srijemskoj županiji, na objektu Osnovne škole „Franjo Hanaman“. Rotirajuća astronomska kupola s pokretnim otvorom za teleskop u cijelosti je osmišljena, nacrtana, izrađena i montirana u Metal 5 d.o.o.
- Lokacija
- Drenovci, OŠ „Franjo Hanaman“
- Obuhvat
- Dizajn, nacrti, izrada, montaža
- Tip
- Rotirajuća astronomska kupola
- Namjena
- STEM nastava i promatranje
Od konstrukcijskog nacrta do promatranja neba.
23 fotografija · kliknite za uvećanje
Cijela kupola razvijena je od nule.
Zvjezdarnica u Drenovcima nije postojala kao gotov proizvod. Metal 5 je razvio vlastito konstrukcijsko rješenje, izradio tehničke nacrte i iz njih napravio kompletnu kupolu: nosivi prsten, unutarnji okvir i vanjsku oplatu iz segmenata prilagođenih zakrivljenosti sfere.
Rotacija po obodu i pokretni otvor za teleskop rade preko posebno izvedenih vodilica, tako da se pri okretanju i otvaranju naprezanja ne prenose na oplatu. U istoj izvedbi napravljeni su i unutarnja radna platforma, ljestve, ograda i pristupni elementi terase.

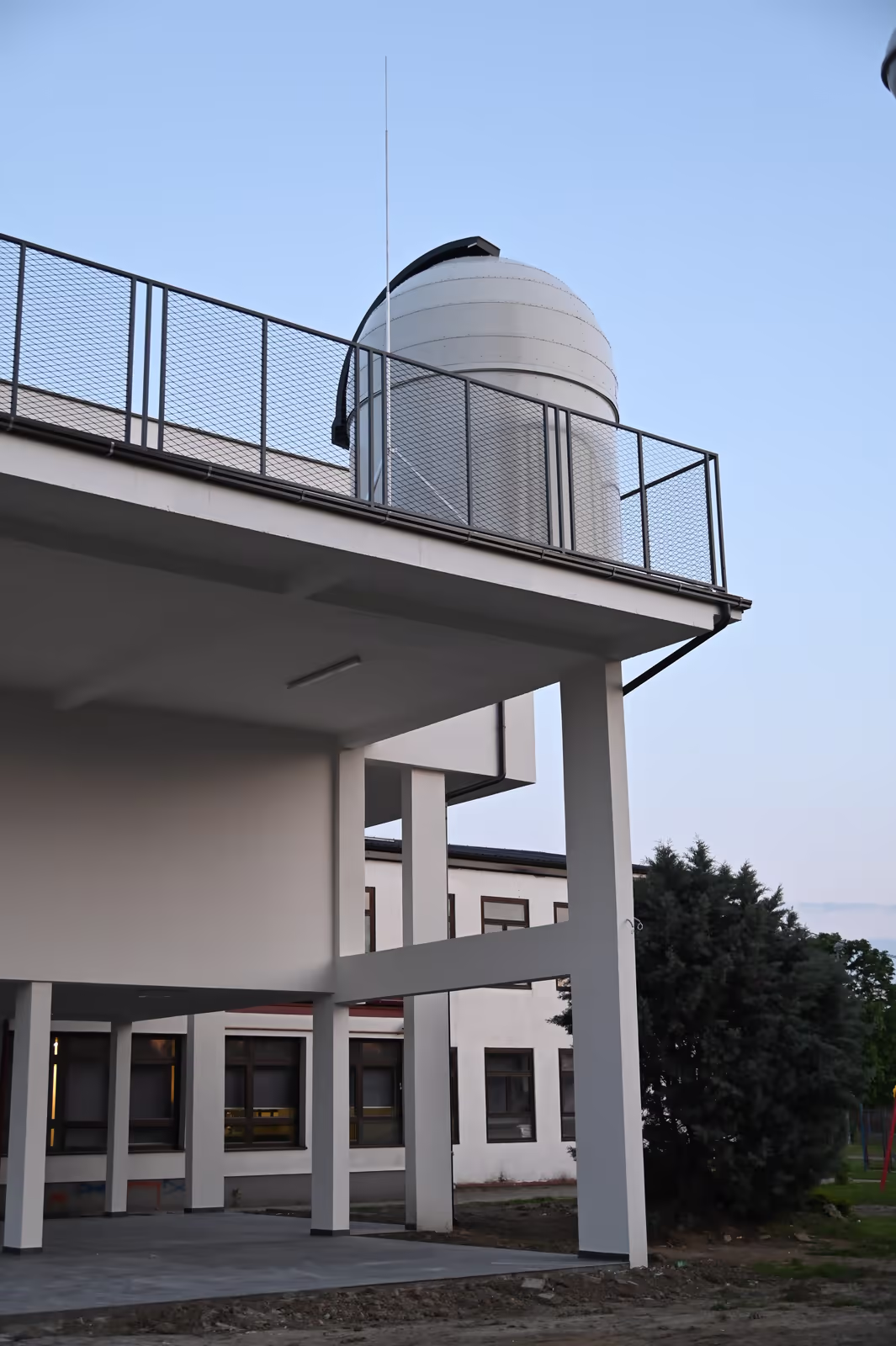

Kupola je predmontirana i geometrijski kontrolirana u vlastitom pogonu, zaštićena za trajnu izloženost vanjskim uvjetima, a zatim transportirana i montirana na objekt škole. Rezultat je konstrukcija koja omogućuje precizna promatranja i svakodnevni rad s učenicima.
Elementi izvedbe kupole.
- 01
Konstrukcijsko rješenje po mjeri
Dizajn, tehnički nacrti i konstrukcija razvijeni su u Metal 5 od nule, prema objektu i opremi.
- 02

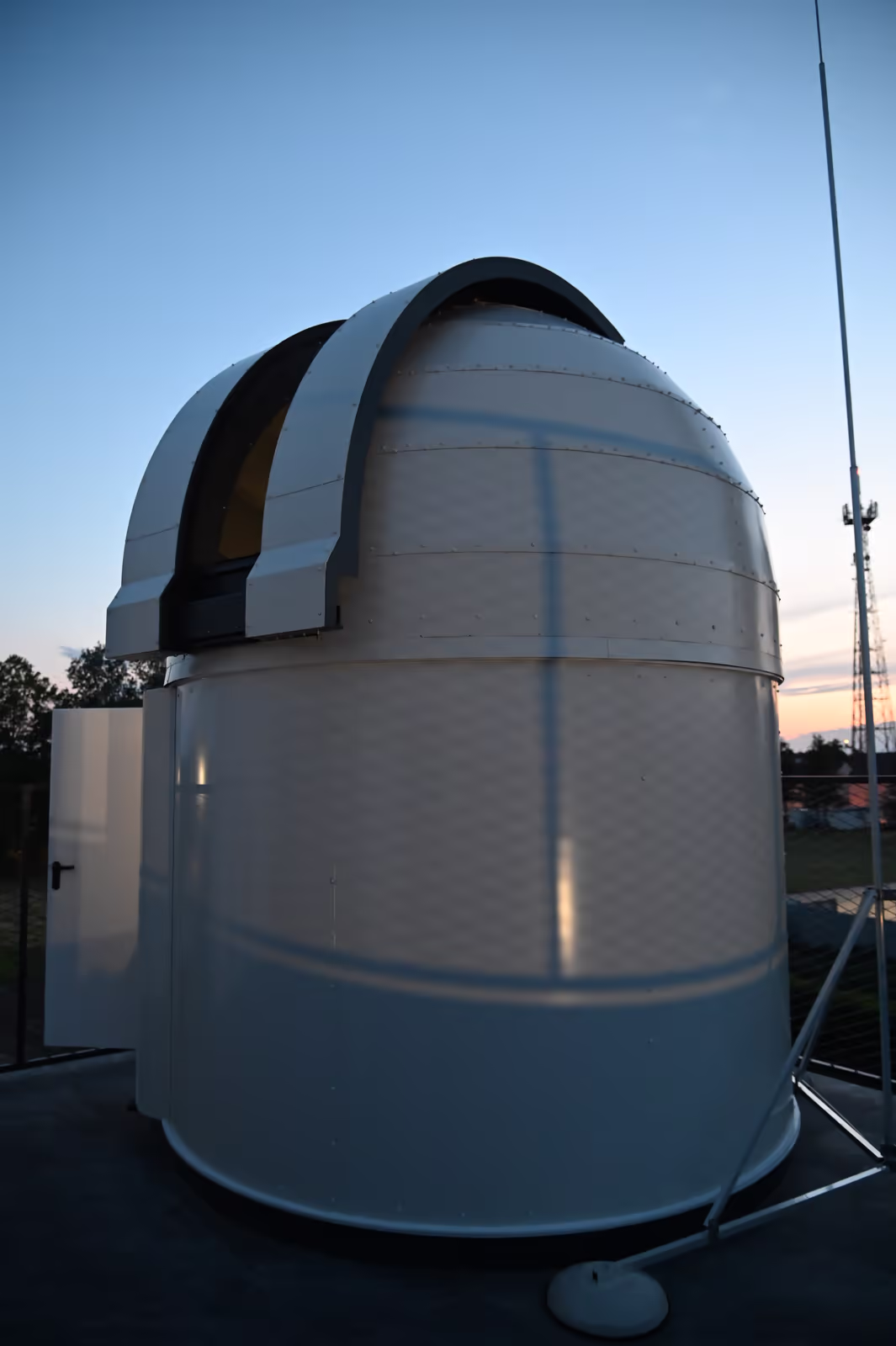

Segmentna oplata
Sferna forma izvedena je iz preciznih segmenata prilagođenih zakrivljenosti kupole.
- 03
Rotacija kupole
Nosivi prsten i sustav vođenja omogućuju mirno okretanje kupole po cijelom obodu.
- 04

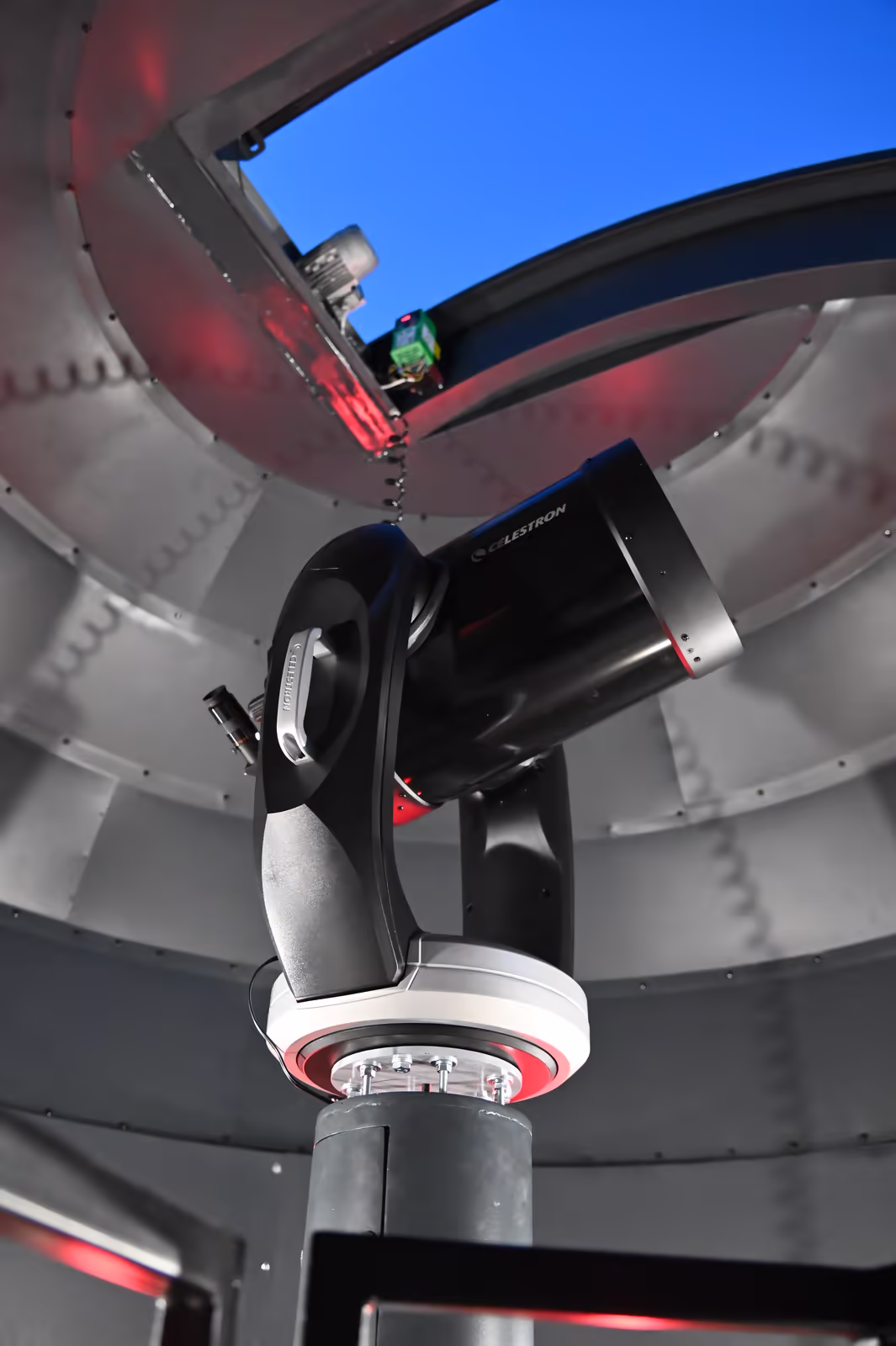

Pokretni otvor
Otvor za teleskop s vodilicama i pogonom otvaranja bez prijenosa naprezanja na oplatu.
- 05

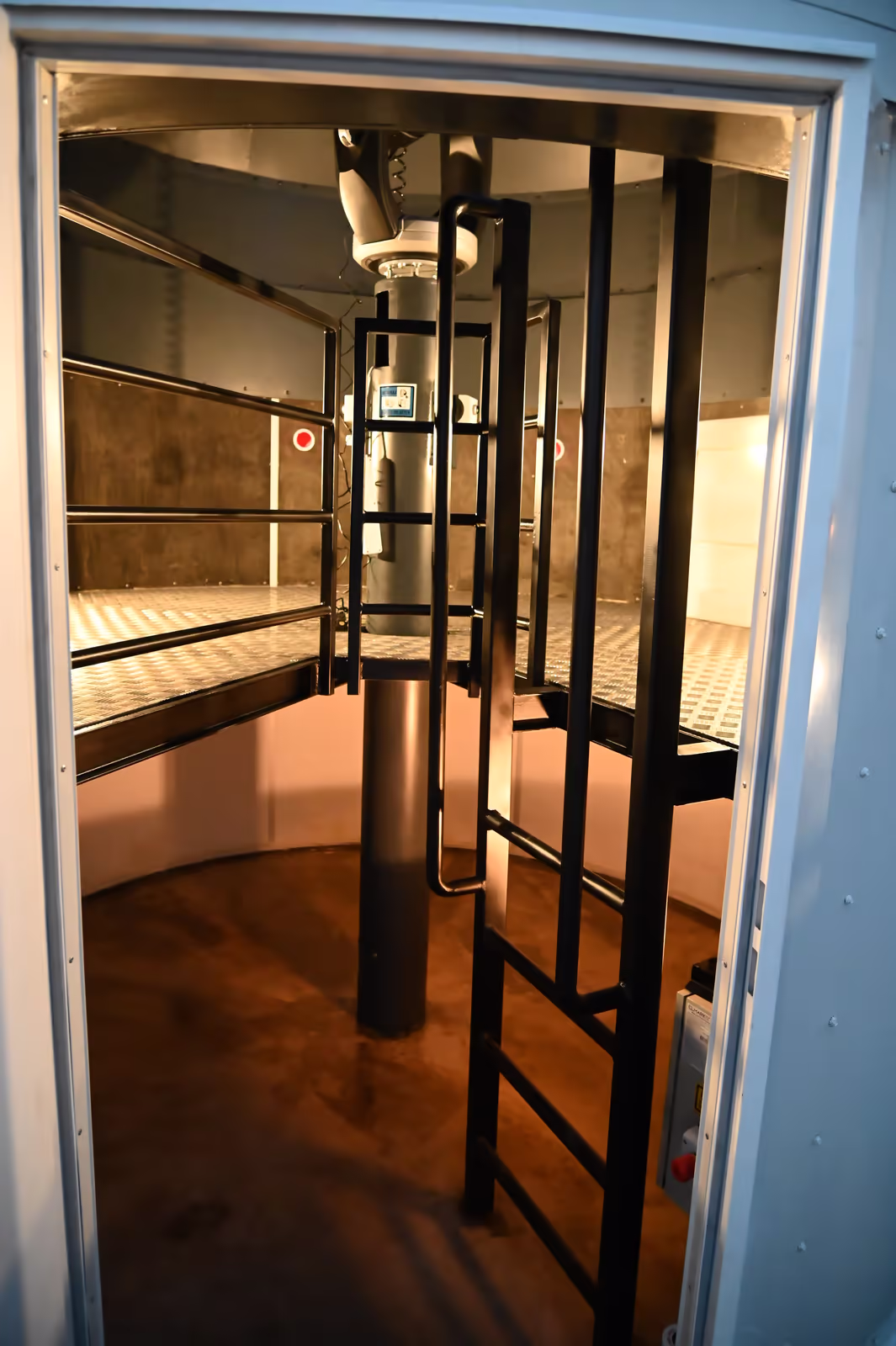

Platforma, ograda i pristup
Unutarnja radna platforma, ljestve i ograda terase izrađeni su u istoj izvedbi.
- 06
Zaštita, transport i montaža
Antikorozivna zaštita, predmontaža i kontrola geometrije u pogonu, zatim montaža na objektu.
